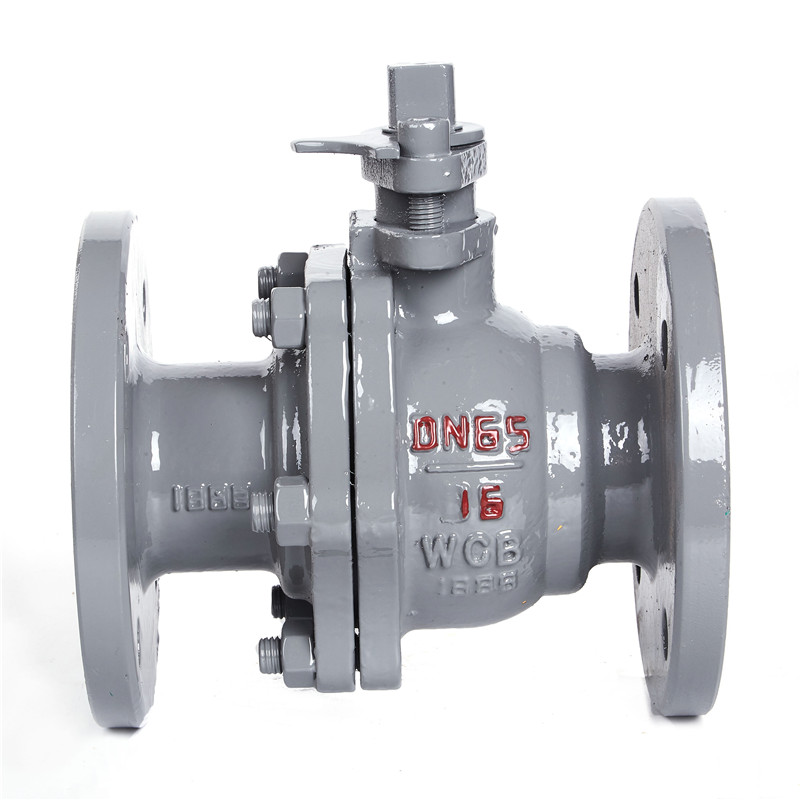

Q41H硬密封浮動鑄鋼球閥
產品特點： 法蘭球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
| 更新時間：2024-11-15 | 產品型號：Q41H-16C |
| 瀏覽量：3505 | 廠商性質:生產廠家 |
Q41H硬密封浮動鑄鋼球閥的詳細資料：
Q41H硬密封浮動鑄鋼球閥產品詳細介紹
|
型號 |
Q41H |
品牌 |
豫誠 |
|
材質 |
鑄鋼 |
連接形式 |
法蘭 |
|
結構形式 |
浮動球球閥 |
公稱通徑 |
15~250（mm） |
|
適用介質 |
蒸汽 |
壓力環境 |
常壓 |
|
工作溫度 |
常溫 |
標準 |
國標 |
|
流動方向 |
換向 |
驅動方式 |
手動 |
|
零部件及配件 |
閥體 |
用途 |
換向 |
|
類型(通道位置) |
直通式 |
作用對象 |
水 |
Q41H硬密封浮動鑄鋼球閥產品特點
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
Q41H硬密封浮動鑄鋼球閥產品簡介：
主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，與其它閥類相比，具有以下一些優點：
1、流體阻力小、Q41浮動式球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、的閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5、由于內件聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q41H硬密封浮動鑄鋼球閥壓力范圍 壓力等級試驗壓力
|
|
|
|
||
|
公稱壓力 |
磅級（class） |
殼體試驗 |
密封試驗 |
|
|
1.0 |
- |
1.5 |
1.1 |
|
|
1.6 |
- |
2.5 |
1.76 |
|
|
2.5 |
- |
3.8 |
2.75 |
|
|
4.0 |
- |
6.0 |
4.4 |
|
|
6.4 |
- |
9.6 |
7.04 |
|
|
- |
150 |
3.0 |
2.2 |
|
|
- |
300 |
7.6 |
5.6 |
|
|
- |
600 |
15.0 |
11.0 |
|
|
- |
10k |
2.4 |
1.5 |
|
|
- |
20k |
5.8 |
4.0 |
|
技術規范
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
主要外形尺寸
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
|
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
|
H |
59 |
63 |
75 |
95 |
142 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
230 |
400 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(kg) |
2.5 |
3 |
5 |
7 |
15 |
19 |
19 |
33 |
58 |
93 |
160 |
Q41H硬密封浮動鑄鋼球閥主要零件材料 材料
標準 零件名稱 材料牌號 序
號 材料
標準 零件名稱 材料牌號碳鋼 不銹鋼 碳鋼 不銹鋼
|
|
|
|||||||||||||
|
|
|
|||||||||||||
|
|
|
|||||||||||||
|
閥體 |
wcb |
a216-wcb |
zg1cr18ni9ti |
cf8/cf8m/ |
10 |
閥座密封圈 |
石墨 |
|||||||
|
閥蓋 |
wcb |
a216-wcb |
zg1cr18ni9ti |
cf8/cf8m/ |
11 |
閥桿 |
2cr13 |
a276-410 |
1cr18ni9ti |
f304/f316 |
||||
|
雙頭螺柱 |
35crmoa |
a193-b7 |
1cr17ni2 |
a193-b8m |
12 |
止推軸承 |
金屬夾ptfe |
|||||||
|
|
|
|
|
|
|
|
|
|||||||
|
螺母 |
45 |
a194-2h |
0cr18ni |
a194-8m |
13 |
閥桿填料 |
石墨 |
|||||||
|
墊圈 |
金屬夾石墨 |
14 |
填料壓環 |
2cr13 |
a276-410 |
1cr18ni9ti |
f304/f316 |
|||||||
|
球體 |
2cr13滲氮 |
a276-410滲氮 |
1cr18ni9ti |
f304/f316 |
15 |
填料壓蓋 |
wcb |
a216-wcb |
zg1cr18ni9ti |
cf8/cf8m/ |
||||
|
閥座 |
2cr13滲氮 |
a276-410滲氮 |
1cr18ni9ti |
f304/f316 |
16 |
螺釘 |
35crmoa |
a193-b7 |
1cr17ni2 |
a193-b8m |
||||
|
閥座支承圈 |
2cr13 |
a276-410 |
1cr18ni9ti |
f304/f316 |
17 |
定位板 |
2cr13 |
a276-410 |
1cr18ni9ti |
304 |
||||
|
閥座彈簧 |
17-7ph |
17-7ph |
17-7ph |
17-7ph |
|
|
|
|
|
|
||||
